Типы корпусов транзисторов

Другие полезные ссылки

В современной радиоэлектронике и электротехнике варианты корпусного исплнения транзисторов исчисляется сотнями, многие из них применяются так же при изготовлении тиристоров, симисторов и стабилизаторов напряжения. Основным признаком корпусов транзистора является наличие трех выводов. Реже встречаются корпуса с двумя выводами, при этом третьим выводом считается металлический радиатор либо сам корпус транзистора. Так же иногда в корпусах транзисторов может быть более трех выводов, что обусловлено некоторыми особенностями их конструкции. Широко распространены следующие основные типы корпусов транзисторов.

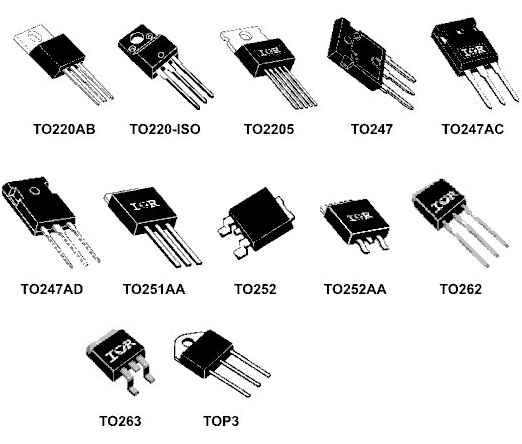

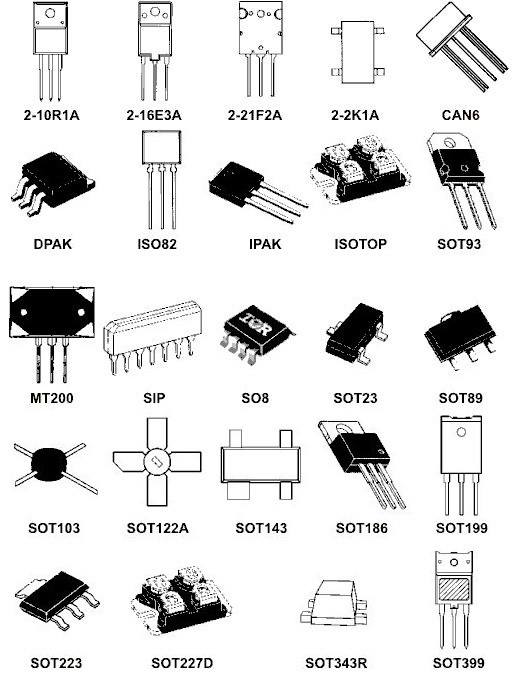

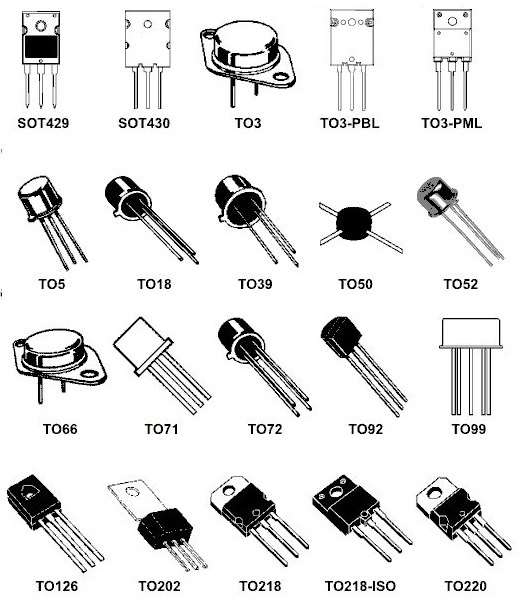

 В таблице ниже представлены наиболее распространенные типы корпусов транзисторов в настоящее время

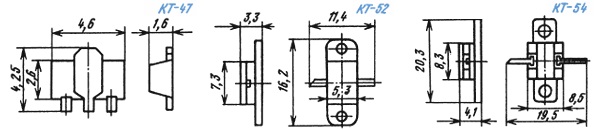

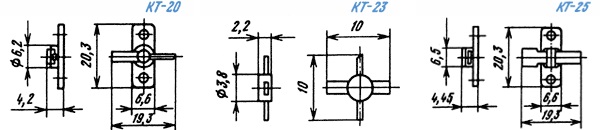

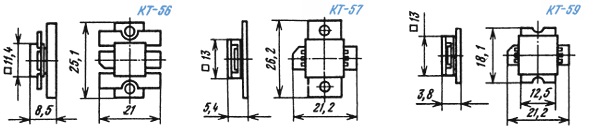

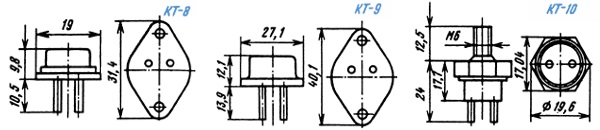

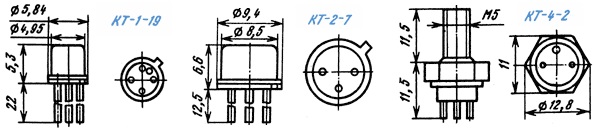

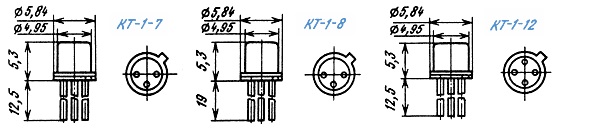

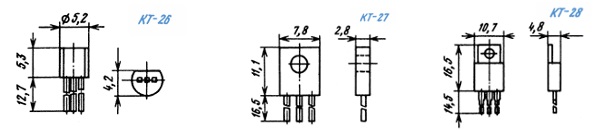

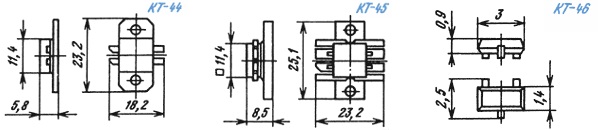

Ниже представлена таблица основных типов корпусов транзисторов производимых в СССР и странах СНГ.

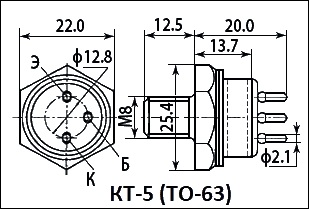

КТ-5 (TO-63) (Корпус транзисторов типа КТ944)

КТЮ-3-18 (Корпус КТЮ-3-20 с удлиненными выводами)

КТЮ-3-6-Д (Удлиненный корпус КТЮ-3-6)

КТ-807 (Корпус одноименного транзистора серии КТ807)



ГТ-905 (Корпус одноименного транзистора серии ГТ905 и ГТ906...М)

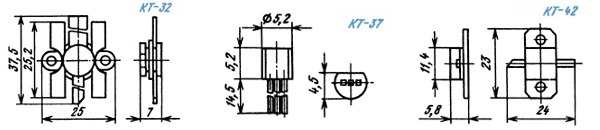

 КТ-32 (Корпус высокочастотных транзисторов, например 2Т931А)
